Percobaan Aljabar Bolean Modul 1 ESD 2020

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

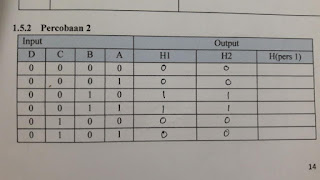

1. Jurnal [Kembali]

2. Hardware [kembali]

3. Video Praktikum[kembali]

4. Analisa  [kembali]

• Bandingkan hasil percobaan dengan teori dan jelaskan

          Berdasarkan teori gerbang X-OR merupakan gerbang bersifat ekslusif dimana keluarannya bernilai nol jika masukannya bernilai sama dan jika salah satu masukan bernilai berbeda maka keluarannya bernilai 1. Pada gerbang AND keluaran akan bernilai 1 jika semua nilai input bernilai 1 dan apabila salah satu atau lebih input ada yang bernilai nol maka output bernilai nol. Pada gerbang OR jika salah satu atau lebih input bernilai 1 maka output bernilai 1dan output bernilai nol hanya pada jika semua nilai input bernilai nol.

         Pada percobaan yang dilakukan telah didapatkan hasil H1 dan H2 dengan kondisi semua input bernilai nol. Pada gerbang X-OR output bernilai nol karena kedua input bernilai nol. Pada gerbang AND output bernilai nol karena ketiga input bernilai nol. Dan pada gerbang OR kedua input bernilai nol maka output bernilai nol. Hal ini dapat disimpulkan bahwa percobaan telah sesuai dengan teori

5. Link Download  [kembali]
video praktikum [download]
html [download]
